大家都知道在工業設計留學作品集中，渲染、生成、作品集設計圖細化、最終渲染、著色，等制作設計是必不可少的步驟，很多申請考研留學的學生都不知道該怎么一步步的操作，假如你的整個設計是給甲方看的，那么如何把作品集這些步驟和創意靈感呈現出來？今天自然光線產品設計導師將教你工業設計留學作品集如何做?

　　現在工業產品設計圖片質感非常重要，一張精美的產品設計照片可以分分鐘給你種草成功，而決定產品是否能被生產，就要看前期設計師的產品效果圖、能否把設計理念和靈感傳遞給甲方爸爸！

　　現在的工業設計中渲染是設計師們不得不學的技能，因為產品進行工業設計的過程中，都會需要使用到渲染。渲染能讓產品看上去更加飽滿豐富、3D效果更加明顯，加上陰影和光照的效果使得產品更具觀賞價值！

　　一個產品的設計前期從初始草圖到最終渲染圖過程是什么樣的？來看看今天張老師為大家準備的教程吧！

　　本文引用工業設計師Filip Chaeder的產品設計渲染教程，教你如何一步一步從最初的構思草圖階段到最終的設計方案渲染圖。文中也將引導大家如何展現各種創意，如何描繪概念草圖，所需要花費的時間，以及如何通過分步指南繼續對所選概念進行最終演示。通常這樣的設計過程需要基于設計調研，但本教程將直接進入構思階段。

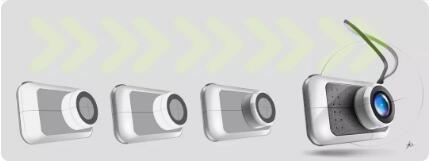

　　本文所選的設計產品是較小的數碼相機，但本教程中的步驟幾乎適用于任何產品。留學生們可以通過下面這個圖看到這個快速的過程。

生成|Generate

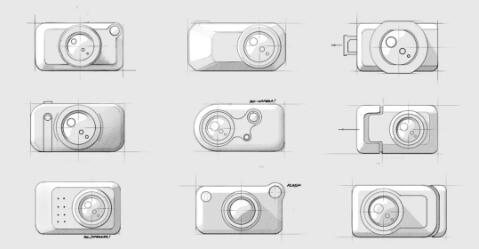

　　在開始階段建議一般選擇前視圖，側視圖或頂視圖（如果產品允許的話）。這樣做是因為這是一種簡單的方法來建立產品的大致雛型并快速將創意展現出來。而這個時候，它還未能給設計師提供足夠的信息，以決定該想法是否具有潛力。相關課程推薦：「上海藝術留學培訓」_建模/渲染_服裝設計「10天課程搞定Sketchup/Rhino」

　　當然這個初步的想法階段可能需要數周時間，具體取決于項目的范圍，但我們現在只需要一頁草圖。一旦創造出一些你滿意的概念，就可以選擇其中的一些概念進入方案細化改進階段。就以下方案中，我們選擇探討并深化其中的三個。

細化|Refine

　　工業設計專業留學作品集要求將所選概念轉化為3D圖是該過程最重要的階段之一。在此階段可以進行定義和優化概念，展示功能，并以一種能夠提供選擇最終概念所需的信息方式呈現給客戶（進行方案評估）。這個時候盡量將細節保持在最低限度，并專注于使概念突出的設計部分。沒有人想花費幾個小時來描繪一個在過程中可能無法進一步發展的概念-只需用足夠的時間使繪圖方案具體呈現出來并可被理解。

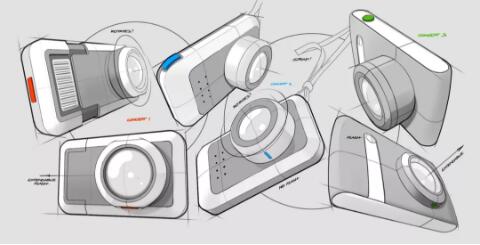

　　而在展示工業設計作品集創意時，大家應該為每個概念賦予自己的空間（不像下圖所做的這樣，將所有東西聚集在一起）。通常最好每個創意一頁，或者至少多一些空間。

　　建議大家如上面產品設計繪圖中所看到的，可以對每個概念的細節部分進行了顏色編碼。這使大家可以更方便地與客戶（或者導師/同學）討論這些概念，您可以將其稱為“綠色”而不是“概念三”。記憶產品設計方案的顏色會比方案的數字更容易。

最終方案渲染|Final Render

　　最終方案選擇藍色概念（概念二）。在進入最后階段時還有一些細節需要確定，材料和顏色是最主要的，除非起始時的設計綱要中另有說明，否則就需要探索特定產品的外觀?？梢赃x擇查看類似產品的參考圖片是一個很好的起點。經過一系列調研后，此產品設計方案選用較淺的顏色，而背面和正面覆蓋著較深顏色的織物。

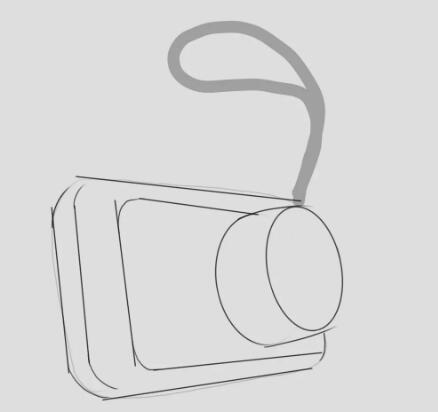

　　首先選擇一個產品視角，通過制作一個簡單的產品設計草圖，不用擔心是否畫出完美的線條和透視，參照自己的產品設計作品集的創意找到正確的尺寸和角度。

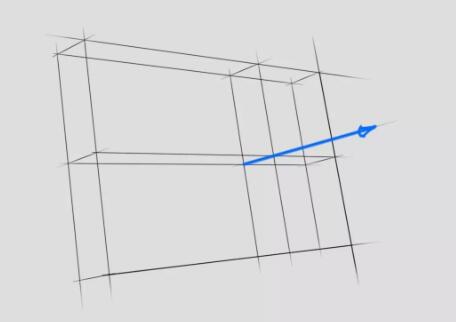

　　然后使用三點透視在不同的圖層上繪制圖形，所繪線條將作為整個過程深入的輔助構造線，中心線將決定鏡頭的起源位置，還可以作為后續繪圖的細節指導。下圖中的藍線位置是鏡頭的中心，請注意它是如何與構造線的正反面彼此相交的。

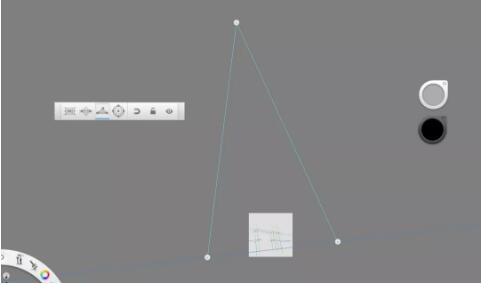

　　附注：工業設計留學作品集準備，當使用透視工具時，請注意當針對一些不太極致視角的最好方法是可以將視圖的終點放在畫布之外。下圖中間的小廣場是工作區域。

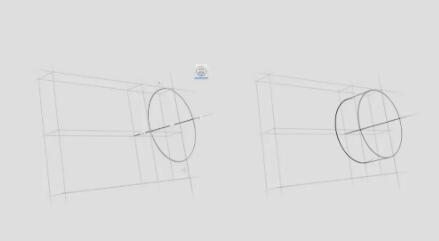

　　在構建相機鏡頭時，可以使用橢圓工具，將其中心線與上一步中藍色突出顯示的構造線對齊。這也可以使橢圓的角度與另一個幾何形狀完全對齊，然后畫一個尺寸大小滿意的橢圓。如果你想深入了解透視圖，你可以在整個鏡頭周圍制作一個立方體，并將其邊線作為橢圓的指導線。

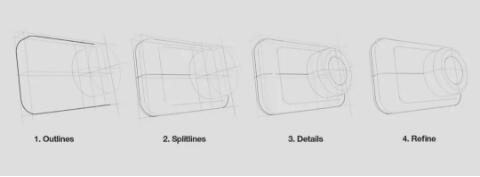

　　在大體輔助線構建完成后，就可以開始繪制設計概念圖了。首先創建輪廓，這時候一般需要調整一下尺寸以匹配原始概念，但你應該盡量靠近輔助線。例如，設計的任何外邊緣線應與構造輔助線相切。

　　為了更容易開始著色，需要經常優化新圖層中的所有線條并隱藏其下面的所有內容。（第4步，細化。）

著色|Shading

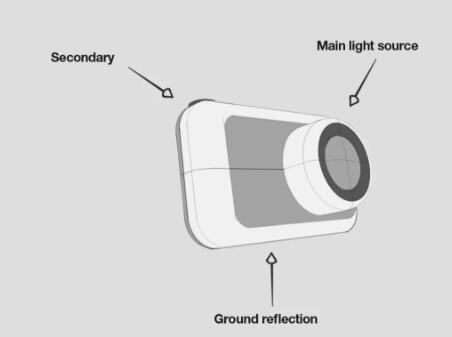

　　開始著色處理時，一般會給每一種材質都應用底色。這樣當你使用選擇工具去高光重點部分時會更容易著色。下圖插入的三個箭頭是顯示光源的位置。

　　為了簡化操作，我將使用SketchBook Pro標配的工具去著色：噴槍，選擇工具和橡皮擦（軟和硬）。建議通常一次做一種材料然后進行細化。以下所有的步驟均在不同的圖層中完成。

       工業設計留學作品集上色制作教程：

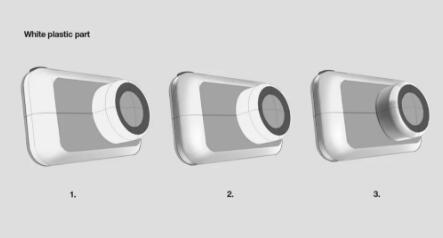

　?。?）、首先用魔杖選擇白色區域，然后使用深色噴槍在頂部和底部倒角上添加一些光影。

　?。?）、然后在側面添加一個較暗的陰影，并使用白色噴槍添加一些高光。

　?。?）、在鏡頭上使用同樣的操作，將最暗的陰影添加在同一側。

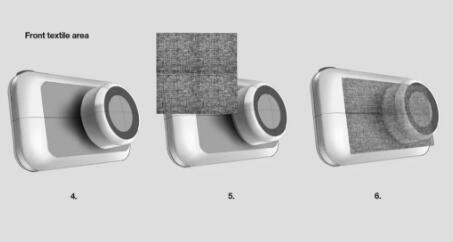

　　（4）、對于織物部分，首先給鏡頭添加深的陰影。

　?。?）、然后通過將紋理插入到新圖層中來添加紋理。

　?。?）、并使用“扭曲”工具使其與透視圖對齊。

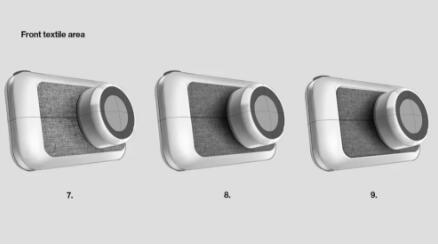

　　（7）、然后用橡皮擦修剪紋理。

　?。?）、并將它移至第一步中制作的陰影下面。

　?。?）、為了使工業設計作品集設計中材質突出，可以在分割線周圍添加高光和陰影。

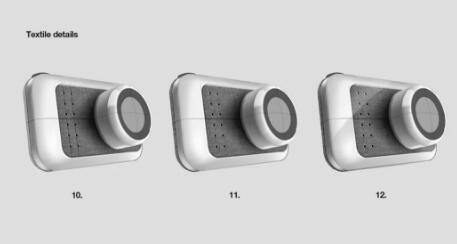

　?。?0）、接著使用兩條構造線來輔助在織物中放置孔。

　?。?1）、然后在產品背面也放置同樣的織物紋理。

　?。?2）、并沿著第二個光源前面添加一個帶有銳邊的高光。

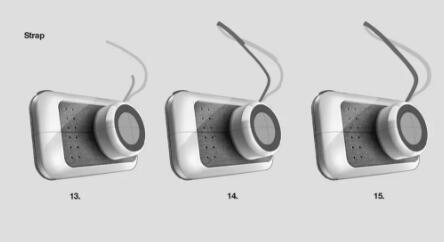

　?。?4）、在工業設計作品集制作帶子時，此處使用了帶有厚尖端的毛氈筆，并且只是徒手制作。在外面使用了較深的顏色，在帶子內部使用了較淺的顏色(帶子的厚度基本相同)

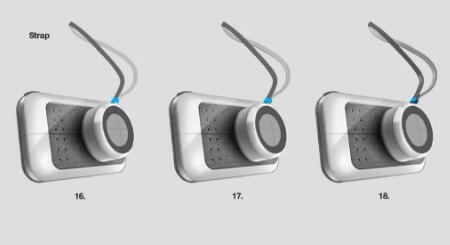

　?。?6）、這里添加了一個塑料帶固定器。

　?。?7）、并繼續沿著邊緣制作輪廓。

　?。?8）、然后通過放置一些陰影和高光來完成整條帶子。

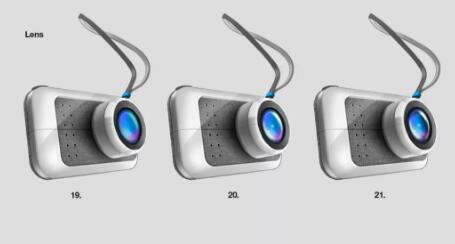

　?。?9）、從鏡頭開始，去使用橢圓工具。

　?。?0）、放置了一些鮮艷的顏色和內部陰影。然后使用噴槍放置高光。

　　（21）、更多陰影。

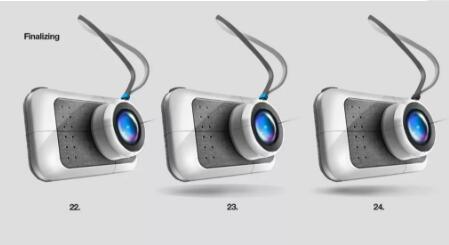

　?。?2）、為了完成作品集設計，可以開始刪除邊緣周圍的一些輪廓，主要是燈光照射到產品的位置。并且改進線條和陰影。

　?。?3）、然后使用橢圓工具和噴槍來制作陰影。陰影中最暗的部分應該是最靠近產品主體的區域。

　?。?4）、然后用柔和的橡皮擦擦除邊緣來改善陰影，最終決定將帶子固定器的顏色改為黑色。

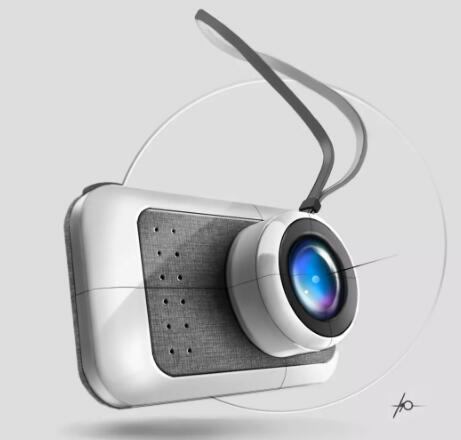

　　最終的工業設計作品集結果是精美并且呈現度很高的。

　　如果看這些工業設計留學作品集操作步驟圖還不夠清晰，你可以在下面的視頻片段中看到完整的繪制過程：youtube. com/watch?v=Tzkfzzf9tTU
